Los caños flexibles TECNOFORM se componen de un tubo de pared delgada corrugado de acero inoxidable recubierto por una o varias mallas trenzadas de alambre de acero inoxidable.

El tubo corrugado metálico es lo suficientemente elástico cómo para permitir movimientos alternativos y absorber vibraciones siendo ideal para conducir fluidos a gran temperatura cómo en conexiones de máquinas industriales, instalaciones de vapor o fluido térmico, etc.

Por ser totalmente estanco, también se utiliza para conexiones antiexplosivas en instalaciones eléctricas.

Cuando el flexible está sometido a presión interna, la malla trenzada evita que el mismo se deforme longitudinalmente. La cantidad de mallas es función directa de la presión interior.

Los flexibles tienen un radio mínimo de flexión para cada diámetro que se debe respetar para obtener una prolongada vida útil. El radio mínimo de flexión se toma desde el eje del flexible y el valor del mismo se puede extraer de la tabla de selección.

Instalación y especificaciones técnicas

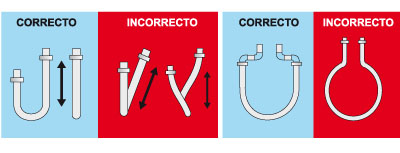

Para absorber grandes movimientos horizontales o verticales siempre es conveniente instalar los flexibles en forma de “U” cuidando que los movimientos se produzcan en el plano que contiene al flexible, de lo contrario se podría forzar al mismo con torsión.

Si los desplazamientos son pequeños, cómo es el caso de vibraciones, se puede instalar el flexible en forma recta, siempre con el eje longitudinal a 90º del movimiento, evitando que el flexible trabaje a la compresión o estiramiento porque se reduciría drásticamente la vida útil.

Se recomienda respetar los radios mínimos de curvatura, las presiones máximas de servicio y evitar el deterioro mecánico por roces del flexible contra otros objetos.

Los flexibles no resisten los movimientos de torsión. Es imprescindible verificar que el mismo no haya sido sometido a torsión durante el montaje o que durante el servicio, los movimientos no produzcan torsión en él.

Diámetro int. Diámetro exterior
Radio mínimo
de flexión



Presión máxima
de servicio



Pulg.



mm.



Recubrimiento



mm.



mm.



Kg/cm2



3/8″



9,52



Sin malla




Con 1 malla




Con 2 mallas



16,2




17,2




18,2



140




140




140



7




90




140



1/2″



12,7



Sin malla




Con 1 malla




Con 2 mallas



19,4




20,4




21,4



150




150




150



6




65




130



3/4″



19



Sin malla




Con 1 malla




Con 2 mallas



28,1




29,1




30,1



200




200




200



5




40




70



1″



25,4



Sin malla




Con 1 malla




Con 2 mallas



36,5




38,1




39,7



240




240




240



3,5




50




65



11/4″



31,7



Sin malla




Con 1 malla




Con 2 mallas



44,5




46,1




47,7



280




280




280



2,5




40




45



11/2″



38,1



Sin malla




Con 1 malla




Con 2 mallas



54




55,6




57,2



330




330




330



2,5




30




45



2″



50,8



Sin malla




Con 1 malla




Con 2 mallas



68




69,5




71,1



420




420




420



2




25




35



21/2″





63,5



Sin malla




Con 1 malla




Con 2 mallas



81,8




83,4




85,0



440




440




440



2




25




35



3″





76,2



Sin malla




Con 1 malla




Con 2 mallas



97




99




101



520




520




520



1,5




25




35



4″





101,6



Sin malla




Con 1 malla




Con 2 mallas



122




125




128



610




610




610



1,5




25




35



6″





152,4



Sin malla




Con 1 malla




Con 2 mallas



178




181




184



780




780




780



1,5




20




35
